SRB系列石油化工泵用籃式過濾器有法蘭連接、對焊連接和承插焊連接三種，閥體材質有20#、304、304L、316、316L，口徑為DN15-DN600，壓力1.0MPa-10MPa，是煉油裝置常用的設備，用于脫除流體中的固定雜質，以保護主要設備的正常運行。通常設置在潤滑油進入設備之前；油品或封油進入泵之前；燃料油進入噴嘴之前；水進入疏水器之前的各類管道上。下面主要詳細介紹籃式過濾器型號標記方法：

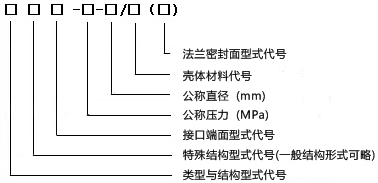

一、型號標記方法
二、過濾器類型與結構型式代號
類型代號 | 結構型式代號 | 特殊結構型式代號 |
I—直通平底籃式過濾器 | J —夾套伴熱型/K —籃筐型 | |
II—直通封頭籃式過濾器 | P —盤管伴熱型 | |
SRB籃式過濾器 | III—高低接管平板籃式過濾器 | K —籃筐型 |
IV—高低接管封頭籃式過濾器 | ||
V—高低接管重疊式籃式過濾器 |
三、籃式過濾器型號與型號說明
籃式過濾器型號 | 型號說明 | 籃式過濾器型號 | 型號說明 |
SRB I | 直通平底籃式過濾器 | SRB III | 高低接管平板籃式過濾器 |
SRB IJ | 夾套伴熱型直通平底籃式過濾器 | SRB IIIK | 籃筐型高低接管平板籃式過濾器 |
SRB IK | 籃筐型直通平底籃式過濾器 | SRB IV | 高低接管封頭籃式過濾器 |
SRB II | 直通封頭籃式過濾器 | SRB V | 高低接管重疊式籃式過濾器 |
SRB IIP | 盤管伴熱型直通封頭籃式過濾器 | - | - |
四、籃式過濾器接口端面型式
代 號 | 接 口 端 面 型 式 |
4 | 法蘭連接 |
5 | 對焊連接 |
6 | 承插焊連接 |
五、籃式過濾器殼體材料
代 號 | 材料英文縮寫 | 材 料 |
C | CS | 碳鋼 |
A | AS | 低合金鋼 |
S | SS | 不銹鋼 |
注：具體選用材料應在過濾器技術數據表中注明。
六、法蘭密封面型式
法蘭密封面型式 | 突面(光滑面) | 凹面 | 凸面 | 環槽面 | 全平面 | 榫槽面 |
代號 | RF | LF | LM | RJ | FF | TG |
七、型式標記示例如下：
公稱直徑 50mm，公稱壓力 2.0MPa，連接型式為光滑面法蘭連接，殼體材料為碳鋼的直通封頭籃式過濾器，其標記為：SRB II 4-2.0 -50/C (RF)
