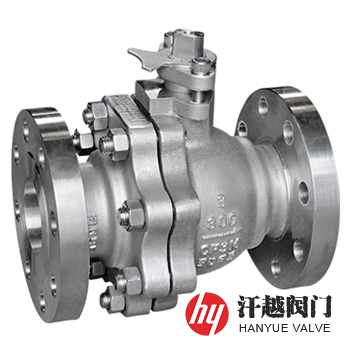

硬密封球閥是一種為滿足高溫和磨損工況的使用要求，閥座密封面與球體表面材料配對為金屬對金屬的球閥，其啟閉件為一個帶圓型通孔的球形體，球圍繞垂直于介質流動的閥桿轉動，從而實現閥門的開啟與關閉功能。該閥球體和閥座可根據需要進行超音速噴涂WC(碳化鎢)、CrC(碳化鉻)、STL(司太立)或熱噴涂Ni60、Ni55等多種表面硬化處理，較寬的密封面經過研磨能與球面很好的貼合，從而保證緊密的雙向密封，針對高度粘結，臟硬的顆粒狀物料，其在球面處有與閥座成90度直角的快刃，切入堆積在球上的存積物或污垢，當圓球轉動時，清潔它的密封面。本產品具有很好的抗擦傷性、耐磨性、抗沖蝕性和耐高溫性能，因此特適用于介質里含有大量高硬度的顆粒以及使用溫度高達620℃的場合。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 體 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 彈 簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 4 | 閥 座 | A105+HF | A182 F304+HF | A182 F304L+HF | A182 F316+HF | A182 F316L+HF |
| 5 | 球 體 | A105+HF | A182 F304+HF | A182 F304L+HF | A182 F316+HF | A182 F316L+HF |
| 6 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF8 | A351 CF8M | A351 CF8M |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體材料、內件材質、使用介質、工作溫度、端部連接方式等，本產品按結構形式分為浮動球和固定球兩種。
