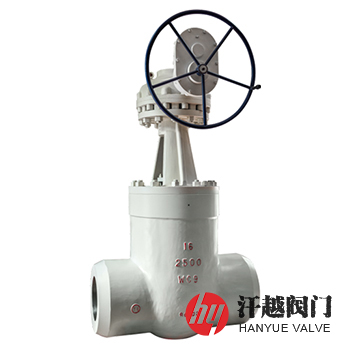

高溫高壓閘閥是一種通常以焊接方式與管道相連，以閘板作為啟閉件，并由閥桿帶動沿閥座軸線垂直方向移動，以實現開啟和關閉動作的閥門，其是靠閘板的前后壓差將閘板緊推靠在一端閥座上，從而截斷流體的。該閥閥體與閥蓋連接常采用壓力自密封式結構，公稱尺寸不超過DN150的一般為預緊螺母結構，而大于或等于DN200的閥門則為四開環(huán)+預緊螺栓結構，其中填料采用增強柔性石墨或增強編制柔性石墨，在受熱受壓時不易壓碎，而且具有良好的密封性能，閥座與閥體采用焊接連接，密封面堆焊司太立硬質合金，抗擦傷性好，高溫下硬度高。本產品流體阻力小，開關力矩也小，介質的流向不受限制，全開時密封面受工作介質的沖蝕小，故它常常在全開或全關等狀態(tài)下用作切斷閥。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A217 WC6 | A217 WC9 | A217 C12A | ZG20CrMoV | ZG15Cr1Mo1V | 12Cr1MoV |
| 2 | 閥 座 | A182 F11 | A182 F22 | A182 F91 | 12Cr1MoV | 15Cr1Mo1V | 12Cr1MoV |
| 3 | 閘 板 | A217 WC6 | A217 WC9 | A217 C12A | ZG20CrMoV | ZG15Cr1Mo1V | 12Cr1MoV |
| 4 | 閥 桿 | A182 F11 | A182 F22 | A182 F91 | 20Cr1Mo1V1A | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 5 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 6 | 閥 蓋 | A217 WC6 | A217 WC9 | A217 C12A | ZG20CrMoV | ZG15Cr1Mo1V | 12Cr1MoV |
| 7 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | 螺 柱 | A193 B16 | A193 B16 | A193 B16 | 25Cr2Mo1VA | 25Cr2Mo1VA | 25Cr2Mo1VA |
| 9 | 螺 母 | A194 16 | A194 16 | A194 16 | 25Cr2Mo1VA | 25Cr2Mo1VA | 25Cr2Mo1VA |
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 殼體水壓試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 倒密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T 47044、DL/T 531、API 600、JIS E-101 | |||||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||||
| 連接端部 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||||

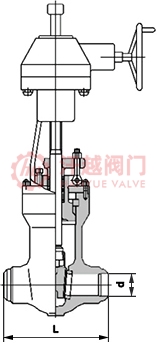

| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 200 | 50 | 64 | 216 | 250 | 50 | 60 | 216 |
| 65 | 75 | 330 | 65 | 71 | 330 | ||
| 80 | 92 | 368 | 80 | 86 | 368 | ||
| 100 | 113 | 457 | 100 | 105 | 457 | ||
| 125 | 144 | 533 | 125 | 136 | 533 | ||
| 150 | 166 | 610 | 150 | 154 | 610 | ||
| 175 | 187 | 762 | 175 | 175 | 762 | ||
| 200 | 209 | 762 | 200 | 195 | 762 | ||
| 225 | 233 | 850 | 225 | 217 | 850 | ||
| 250 | 275 | 864 | 250 | 261 | 864 | ||
| 275 | 284 | 864 | 275 | 276 | 864 | ||
| 300 | 321 | 1041 | 300 | 305 | 1041 | ||
| 350 | 366 | 1118 | 350 | 346 | 1118 | ||
| 表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！ | |||||||
