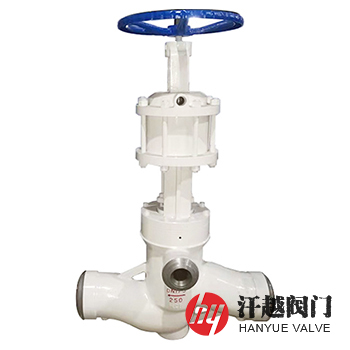

高加四通閥是一種安裝于火力發電站高壓加熱器給水管道入口與出口處的液控四通高加聯成保護閥，當高壓加熱器發生管系破裂等事故需要解列時，緊急切換給水到旁路，保證機組正常運行。該閥有上、下兩個閥座，密封面堆焊司太立合金，下閥座直接焊于閥體上，上閥座與閥體采用雙道自密封結構。高加正常運行時，靠作用于閥桿截面的壓差而使閥門自動開啟，閥瓣上浮，與上密封接觸，旁路切斷。當高壓加熱器發生事故時，管系破裂而使水位超過允許值時，水位反饋信號通過控制系統，打開電磁閥，將凝結水泵來的壓力水引入活塞室上側，推動活塞，迅速驅動液壓裝置，閥瓣下落，關閉閥門，給水通過上部?jī)膳酝ü苈分苯舆M(jìn)入鍋爐，使高加列解，保障機組能正常運行。本產品采用液動裝置驅動，控制介質為凝結水，活塞上下分兩個水室，活塞上部有長流水，經過活塞上的通孔流到下部水室排出水室外，起到清潔管路以防止卡澀的作用。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥??????? 體 | WCB | WB36 | WC6 | WC9 |
| 2 | 閥??????? 蓋 | WCB | WB36 | WC6 | WC9 |
| 3 | 閥??????? 桿 | 2Cr13 | 2Cr13 | 25Cr2Mo1V | 20Cr1Mo1V |
| 4 | 閥??????? 瓣 | WCB | WB36 | WC6 | WC9 |
| 5 | 閥??????? 座 | 25 | WB36 | 15CrMoA | 12CrMoVA |
| 6 | 填??????? 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 活??????? 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
| 8 | 活? 塞? 桿 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
| 公稱壓力PN(MPa) | 10.0 | 20.0 | 25.0 | 32.0 |
| 殼體水壓試驗壓力(MPa) | 15.0 | 30.0 | 37.5 | 48.0 |
| 密封水壓試驗壓力(MPa) | 11.0 | 22.0 | 27.5 | 35.2 |
| 氣密封試驗壓力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| 設計制造 | NB/T?47044、DL/T?531、ASME?B16.34、JIS?E-101 | |||
| 結構長度 | GB/T?12221、ASME?B16.10、JIS?E-101 | |||
| 連接端部 | NB/T?47044、DL/T?531、ASME?B16.25或按訂貨合同要求 | |||
| 檢驗試驗 | NB/T?47044、DL/T?531、API?598、JIS?E-101 | |||
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||||
| d | L | L1 | H | H1 | ||
| 100 | 125 | — | 550 | 540 | 805 | 1540 |
| 150 | — | 750 | 680 | 890 | 1012 | |
| 175 | — | 750 | 680 | 987 | 1160 | |
| 200 | — | 800 | 680 | 1130 | 1330 | |
| 200 | 150 | — | 750 | 680 | 760 | 1450 |
| 175 | — | 750 | 680 | 886 | 1675 | |
| 225 | — | 850 | 700 | 1243 | 1547 | |
| 250 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 320 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、工作壓力、工作溫度等，本產品預留有注水閥安裝孔，并用螺栓密封，安裝注水閥時將螺栓松開，在此處對焊旁路管，若注水閥在管道安裝而沒有使用預留注水閥安裝孔，預留孔應焊死密封，否則運行時會產生泄漏。
