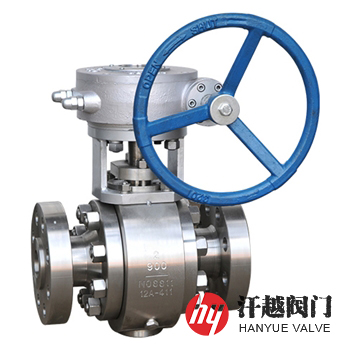

HC-276球閥是一種承壓部位的主體采用Hastelloy C-276或UNS N10276鍛鋼件或棒料加工而成，在氧化性與還原性介質中均具備很高的抗腐蝕能力，且同時擁有優良的高溫強度和韌性的哈氏合金球閥。該閥所使用的材質屬Ni-Cr-Mo系鎳基合金，加入了大量的Cr、Mo、W等元素，其中的高鉬成分給予閥門抵抗局部腐蝕的特性，低碳同時增強耐應力腐蝕的特點，沉淀/時效硬化的鎳-鉬-鉻-鎢合金，有長時間耐氧化能力，而且性能好，有不錯的時效延展性，因此，本產品廣泛應用于苛刻的腐蝕環境中，如石油、化工、煙氣脫硫、環保、紙漿和造紙等工業領域，其在氧化性及還原性環境中，均有較好的耐蝕性，在氧化介質中優于銅，在還原介質中優于銅鎳，如耐濕氯、各種氧化性氯化物、氯化物溶液、硫酸與氯化性鹽，在低溫與中溫鹽酸中使用較廣。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 中 體 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 2 | 左右閥體 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、UNS N10276+HF | |||
| 4 | 球 體 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 5 | 閥 桿 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 盤 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 8 | 固 定 軸 | Hastelloy C-276 | B564 UNS N10276 | B462 UNS N10276 | B574 UNS N10276 |
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | 2 | 49 | 292 | 900 | 2 | 49 | 368 |
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 6 | 150 | 559 | 6 | 150 | 610 | ||
| 8 | 201 | 660 | 8 | 201 | 737 | ||
| 10 | 252 | 787 | 10 | 252 | 838 | ||
| 12 | 303 | 838 | 12 | 303 | 965 | ||
| 14 | 334 | 889 | 14 | 322 | 1029 | ||
| 16 | 385 | 991 | 16 | 373 | 1130 | ||
| 18 | 436 | 1092 | 18 | 423 | 1219 | ||
| 20 | 487 | 1194 | 20 | 471 | 1321 | ||
| 24 | 589 | 1397 | 24 | 570 | 1549 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
我廠還生產Hastelloy C-276浮動球球閥、Hastelloy C-276三通球閥、Hastelloy C-276偏心半球閥、Hastelloy C-276哈氏合金V型球閥和Hastelloy C-276保溫球閥等。如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請說明結構形式，公稱壓力、公稱尺寸、閥體和內件材料、使用溫度、法蘭執行標準及密封面形式等。
