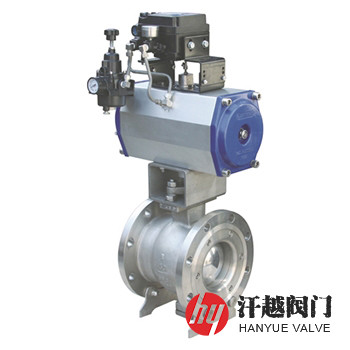

雙相鋼V型球閥

: 更新時間2024-10-01 16:06:27; 型??????? 號VQ47Y、VQ347Y、VQ647Y、VQ947Y; 材??????? 質2205、2507、1B、4A、5A、6A; 公稱尺寸DN20 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN100、Class150 ~ Class600; 簡??????? 介雙相鋼V型球閥是種閥體由ASTM A995 GRADE 1B(CD4MCuN)、ASTM A995 GRADE 4A(CD3MN)、ASTM A995 GRADE 5A(CE3MN)、ASTM A995 GRADE 6A(CD3MWCuN)及SAF 2205、SAF 2507等材質鑄造成型，對CO2、H2S和氯化物都有抗腐蝕性，并在半球體的一側開V形缺口用于調節流量的閥門。

詳細描述

雙相鋼V型球閥產品概述

雙相鋼V型球閥是一種閥體由ASTM A995 Gr.1B(CD4MCuN)、ASTM A995 Gr.4A(CD3MN)、ASTM A995 Gr.5A(CE3MN)、ASTM A995 Gr.6A(CD3MWCuN)及SAF 2205、SAF 2507等材質鑄造成型，對CO₂、H₂S和氯化物都有抗腐蝕性，并在半球體的一側開V形缺口用于調節流量的閥門，其是依靠彈簧對閥座的彈力推動使閥座與球體緊密接觸以實現閥的密封，通過驅動裝置帶動球體的轉動以獲得不同的流通面積來實現對流體流量、壓力等參數的控制和調節。該閥主體所使用的材料在室溫下固溶體中奧氏體和鐵素體大約各占一半，一般少量相也不低于30%，兼有兩相組織特征，它保留了鐵素體不銹鋼熱導率高、線膨脹系數小、耐點蝕、縫隙及氯化物應力腐蝕的特點，又具有奧氏體不銹鋼韌性好、脆性轉變溫度較低、抗晶間腐蝕、力學性能和焊接性能好的優點。本產品強度特性優，耐蝕性好，并具有很強的剪切力，因此被廣泛應用于紙漿、造紙及其相關工業。

雙相鋼V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2205	SAF 2507	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
2	閥桿	SAF 2205	SAF 2507	A182 F51	A182 F53	A182 F55
3	球體	SAF 2205+HF	SAF 2507+HF	A995 GR. 4A+HF	A995 GR. 5A+HF	A995 GR. 6A+HF
4	閥座	2205+HF	2507+HF	A182 F51+HF	A182 F53+HF	A182 F55+HF
5	壓圈	SAF 2205	SAF 2507	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
6	下端蓋	SAF 2205	SAF 2507	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE

雙相鋼V型球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	JB/T 13517、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

雙相鋼V型球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d1	L	公稱壓力 Class	公稱尺寸 NPS	d1	L
150	1	38	102	150	6	164	229
	1 ?	45	102		8	206	243
	1 ?	50	114		10	260	297
	2	62	124		12	316	338
	2 ?	73	145		14	372	400
	3	90	165		16	420	400
	4	115	194		18	470	520
	5	134	194		20	516	600
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

雙相鋼V型球閥結構圖

雙相鋼V型球閥
